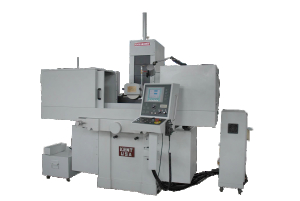

Автоматический плоскошлифовальный станок KGS 1640 AHS
Без рейтинга
12 месяцев гарантии
Автоматическая плоскошлифовальная машина KGS 1640 AHS производится компанией KAITE, давно известной на рынке. Привод для оси Y/Z серводвигатель Сименс, управляемый ПЛК Сименс, шаг поперечной подачи 0,01 мм, шаг автоподачи (Z - вниз) 0,002, для оси Y китайская ШВП, а для оси Z - трапециевидный винт.
Количество
Добавить в корзину
Автоматическая плоскошлифовальная машина KGS 1640 AHS производится компанией KAITE, давно известной на рынке. Привод для оси Y/Z серводвигатель Сименс, управляемый ПЛК Сименс, шаг поперечной подачи 0,01 мм, шаг автоподачи (Z - вниз) 0,002, для оси Y китайская ШВП, а для оси Z - трапециевидный винт. Он характеризуется современной и стабильной конструкцией. Основные корпуса выполнены в виде точных чугунных отливок. Благодаря этому конструкция достаточно тяжелая и жесткая, гасит вибрации. Измельчитель имеет очень богатую стандартную комплектацию. Продольное перемещение стола осуществляется гидравлически, с плавной регулировкой скорости.
Шпиндель основан на радиально-упорных подшипниках. Натяжение подшипников обеспечивает безлюфтовую работу шпинделя, благодаря чему можно получить точность шлифования до 2 микрон.
Гидравлическая система на основе специально разработанных клапанов обеспечивает плавное изменение направления движения стола, без значительных перегрузок и рывков.
Небольшие заготовки могут хуже удерживаться электромагнитным столом со стандартным шагом. Для обеспечения правильного удержания мелких заготовок следует использовать электромагнитный стол с меньшим шагом (опция).
Стандартное оборудование:
- Шлифовальный круг
- Арьергард
- Электромагнитный стол
- Автоматическая подача по 2 осям
- Шарико-винтовая передача для оси Y, трапециевидная для оси Z
- Микрофид
- Статический балансировочный станок
- Декларация соответствия СЕ
- Руководство пользователя на английском языке
Дополнительное оборудование (оплачивается дополнительно):
- Поддержание работы стола в случае сбоя питания - ИБП
- Устройство для параллельной правки шлифовального круга
- Устройство для правки шлифовального круга под углом
- Базовый магнитный сепаратор
- Магнитный сепаратор с насосом охлаждающей жидкости и бумажным фильтром
- Цифровая индикация для 2 осей
| Технические данные | Ед. изм | Ценить |
|---|---|---|
| Ширина стола | [мм] | 400 |
| Длина стола | [мм] | 1000 |
| Продольная подача | [мм] | 1120 |
| Поперечная подача | [мм] | 450 |
| Расстояние от поверхности стола до оси шпинделя | [мм] | 600 |
| Максимальная нагрузка на стол | [кг] | 700 |
| Т-образный паз для зажима стола | [мм] | 3 x 14 |
| Скорость стола | [m/мин] | 5 - 25 |
| Поперечный ход на 1 деление нониуса | [мм] | 0,02 |
| Поперечный ход за один оборот колеса | [мм] | 5 |
| Поперечная автоматическая подача за проход (SD1) | [мм] | 0,5 |
| Поперечная автоматическая подача за проход (SD2) | [мм] | 0,001 |
| Ускоренная поперечная подача | [мм/мин] | 790 |
| Размер шлифовального круга | [мм] | 355 x 40 x 127 |
| Вращение шпинделя | [об/мин] | 0 - 1450 |
| Подача за оборот колеса MGP | [-] | x1, x10, x100 |
| Минимальная автоматическая вертикальная подача | [мм] | 0,005 – 0,025 |
| Мощность главного двигателя | [кВт] | 5,5 |
| Мощность двигателя гидравлического насоса | [кВт] | 2,2 |
| Мощность двигателя насоса охлаждающей жидкости | [Вт] | 90 |
| Мощность двигателя поперечной подачи | [Вт] | 90 |
| Занимаемая площадь пола | [мм] | 3600 x 2600 |
| Bec | [кг] | 2950 |
