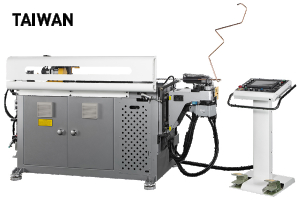

Электрический трубогиб с ЧПУ SOCO V SB-51x4A-3SV

Гибочные станки для профилей и труб

Электрический трубогиб с ЧПУ SOCO V SB-51x4A-3SV

467 798,10 zł сеть

Добавить в избранное

12 месяцев гарантии

Связаться с трейдером:
Krzysztof Penkowski
E-mail: krzysztof.penkowski@eurometal.com.pl
Telefon: 603 400 333

Гидравлические гибочные станки серии SOCO V оснащены системой ЧПУ и сервоприводами по 4 осям, с возможностью установки до 3 стопок штампов. Уникальная система привода гибочной головки DGT, использующая зубчатую передачу и сервопривод, обеспечивает еще большую эффективность и стабильность гибки. Машины позволяют осуществлять гибку радиусов равных 1D (в зависимости от коэффициента удлинения материала) и гибку больших радиусов на роликах.

Количество

Основные возможности устройства:

Уникальная конструкция головки – система DGT
Контроллер ЧПУ с сенсорным экраном
Тележка для труб подается с помощью зубчатой рейки и серводвигателя.
Возможность установки нескольких стопок матриц и валков – для больших радиусов.
Программируемая сила поддерживающего устройства для 1D изгиба
Программируемая длина дуги для больших радиусов.
Компенсация эластичности материала при изгибе валков
Компенсация изгиба штампа
Ввод данных в систему YBC и XYZ
Возможность конвертировать данные из XYZ в YBC.
Гибочная рука оснащена дополнительным приводом, поддерживающим процесс гибки – бустером.
Электрическая система, оснащенная системой охлаждения
Автоматическая система смазки оправки увеличивает срок ее службы, а также качество и точность гибки.
Сглаживающая опора матрицы со смазкой
Панель управления размещена на подвижном основании, что обеспечивает наиболее удобное положение оператора.

Основные возможности управления:

Операционная система под управлением Windows
Серводвигатели Mitsubishi, которые подают и вращают трубу
Возможность сохранять программы на жесткий диск или FDD.
Возможность хранения 30 000 файлов (до 110 изгибов на трубу)
Возможность 3D визуализации гнутой модели.
Возможность конвертировать из YBC в XYZ и наоборот.
Возможность свободного вращения элемента на дисплее.

Стандартное оборудование:

Система раннего отвода штифтов
Автоматическая система смазки пальцев
Центральная система смазки
Система поддержки гибочной матрицы
Портативная панель управления
Руководство пользователя на английском языке
Декларация соответствия CE

Технические данные	Ед. изм	Ценить
Диаметр гнутой трубы (сталь)	[мм]	2.8 - 50.8
Диаметр изогнутой трубы (нержавеющая сталь)	[мм]	1.9 - 50.8
Длина трубы с оправкой	[мм]	3700
Радиус изгиба	[мм]	250
Угол изгиба	[°]	190
Точность изгиба	[°]	+/- 0,1
Точность позиционирующих движений	[°]	+/- 0,1
Точность подачи	[°]	+/- 0,1
Радиус изгиба штампа - профиль	[мм]	1,5D – 5D
Радиус изгиба штампа - труба	[мм]	2D – 5D
Радиус изгиба на роликах - труба	[мм]	6D - ∞
Радиус изгиба ролика - профиль	[мм]	7D - ∞
1D изгиб	[-]	Tak
Габаритные размеры	[мм]	5000x 1400x 1500
Bec	[кг]	4500
