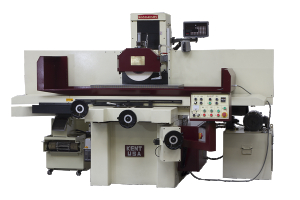

Automatyczna szlifierka do płaszczyzn KENT USA KGS 1224 SD1
109 273,00 zł netto
Brak oceny
12 miesięcy gwarancji
Automatyczna szlifierka do płaszczyzn KENT USA KGS 1224 SD1 wyposażona w sterownik PLC Siemens oraz serwomotor Siemens odpowiedzialny za sterowanie przesuwem pionowym wrzeciennika (oś Z). Automatyczny posuw pionowy wynoszący 0,001-0,1mm/przejście oraz podziałka 0,01 dla posuwu poprzecznego (oś Y) zapewniają możliwość prowadzenia obróbki szlifowania zgrubnego, wykańczającego i wyiskrzania w jednym cyklu roboczym. Śruba kulowa osi Z - produkcji tajwańskiej, śrubowa kulowa osi Y - produkcji chińskiej.
Ważne!
Cena może ulec zmianie w zależności od kursu waluty oraz wzrostu kosztów transportu. Czas dostawy może być wydłużony.
Ilość
Dodaj do koszyka
Automatyczna szlifierka do płaszczyzn KENT USA KGS 1224 SD1, wykorzystuje sterownik PLC Siemens + MPG i jest maszyną z możliwością programowania pełnego cyklu szlifowania detalu. Rozbudowane wersje szlifierek KGS AHS, wyposażone w dotykowy panel sterujący, występują w dwóch podstawowych wersjach:
KGS SD1 – Szlifierka wyposażona w sterownik PLC oraz serwomotor odpowiedzialny za sterowanie przesuwem pionowym wrzeciennika. Automatyczny posuw pionowy wynoszący 0,001-0,1mm/przejście zapewnia możliwość prowadzenia obróbki szlifowania zgrubnego, wykańczającego i wyiskrzania w jednym cyklu roboczym.
KGS SD2 – Szlifierka wyposażona w dwa serwomotory obsługujące posuw pionowy wrzeciennika oraz posuw poprzeczny stołu roboczego. Dzięki zastosowaniu automatycznego posuwu poprzecznego z możliwością precyzyjnego posuwu rzędu 0,001mm/przejście, możliwe jest precyzyjne szlifowanie pionowych krawędzi detalu, rowków czy wpustów.
Każda szlifierka KGS, wyposażona w hydrauliczny napęd przesuwu wzdłużnego stołu roboczego występować może w wersji SD1 lub SD2.
Detale o małych wymiarach mogą być gorzej trzymane przez stół elektromagnetyczny ze standardową podziałką. W celu zapewnienia prawidłowego trzymania małych detali, należy stosować stół elektromagnetyczny o mniejszej podziałce (opcja).
Siła mocowania stołu elektromagnetycznego wynosi min. 100N/cm2. Stale stopowe oraz wysokostopowe z uwagi na mniejszą zawartość żelaza mogę być gorzej trzymane na stole elektromagnetycznym. Należy pamiętać, że materiały takie jak miedź, nikiel, brąz oraz ich stopy są diamagnetykami.
Siła mocowania stołu elektromagnetycznego wynosi min. 100N/cm2. Stale stopowe oraz wysokostopowe z uwagi na mniejszą zawartość żelaza mogę być gorzej trzymane na stole elektromagnetycznym. Należy pamiętać, że materiały takie jak miedź, nikiel, brąz oraz ich stopy są diamagnetykami.
Wyposażenie standardowe:
- Ściernica
- Tylna osłona
- Stół magnetyczny
- Sterownik PLC z panelem dotykowym Siemens
- Pokrętło MPG
- Śruba kulowa posuwu pionowego i poprzecznego
- Serwomotor posuwu pionowego i poprzecznego
- Wyważarka statyczna ściernicy
- Deklaracja zgodności CE
- Instrukcja obsługi w języku polskim
Wyposażenie opcjonalne (dodatkowo płatne):
- Podtrzymanie pracy stołu przy zaniku napięcia – UPS
- Przyrząd do równoległego obciągania ściernicy
- Przyrząd do obciągania ściernicy pod kątem
- Separator magnetyczny Basic
- Separator magnetyczny z pompką chłodziwa i filtrem papierowym
| Dane techniczne | Jednostka | Wartość |
|---|---|---|
| Szerokość stołu | [mm] | 300 |
| Długość stołu | [mm] | 600 |
| Posuw wzdłużny | [mm] | 660 |
| Posuw poprzeczny | [mm] | 370 |
| Odległość od powierzchni stołu do osi wrzeciona | [mm] | 540 |
| Maksymalne obciążenie stołu | [kg] | 420 |
| Rowek teowy mocowania stołu | [mm] | 1 x 14 |
| Prędkość stołu | [m/min] | 5 - 25 |
| Przesuw poprzeczny na 1 działkę skali noniusza | [mm] | 0,02 |
| Przesuw poprzeczny na 1 obrót kółka | [mm] | 5 |
| Poprzeczny posuw automatyczny na 1 przejście (SD1) | [mm] | 0,5 – 12 |
| Poprzeczny posuw automatyczny na 1 przejście (SD2) | [mm] | 0,001/0,01/0,1 |
| Posuw poprzeczny przyspieszony | [mm/min] | 790 |
| Wielkość ściernicy | [mm] | 355 x 40 x 127 |
| Obroty wrzeciona | [obr/min] | 0 - 1450 |
| Posuw na 1 obrót kółka MGP | [-] | x1, x10, x100 |
| Minimalny automatyczny posuw pionowy | [mm] | 0,001 |
| Moc silnika głównego | [kW] | 4 |
| Moc silnika pompy hydraulicznej | [kW] | 2,2 |
| Moc silnika pompy chłodziwa | [W] | 90 |
| Moc silnika posuwu poprzecznego | [W] | 90 |
| Zajmowana powierzchnia podłogi | [mm] | 2600 x 2500 |
| Waga | [kg] | 1910 |
