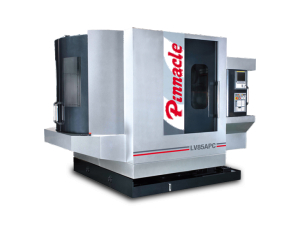

Centrum obróbcze cnc PINNACLE LV209 (prowadnice liniowe)
626 640,00 zł netto
Brak oceny
12 miesięcy gwarancji
Maszyny (centrum obróbcze cnc PINNACLE LV209) serii LV są 3-osiowymi pionowymi centrami obróbczymi ze stołem krzyżowymi, realizującym ruchy w osi X/Y oraz wrzeciennikiem realizującym ruch pionowy w osi Z. Prowadnice liniowe wałeczkowe we wszystkich osiach zapewniają dużą dynamikę ruchu oraz wysoką dokładność pozycjonowania. Pionowe centra obróbcze serii LV mogą zostać wyposażone w stół obrotowy CNC, stając się 4-ro lub nawet 5-cio osiowymi maszynami.
Ważne!
Cena może ulec zmianie w zależności od kursu waluty oraz wzrostu kosztów transportu. Czas dostawy może być wydłużony.
Ilość
Dodaj do koszyka
Maszyny (centrum obróbcze cnc PINNACLE LV209) serii LV są 3-osiowymi pionowymi centrami obróbczymi ze stołem krzyżowymi, realizującym ruchy w osi X/Y oraz wrzeciennikiem realizującym ruch pionowy w osi Z. Prowadnice liniowe wałeczkowe we wszystkich osiach zapewniają dużą dynamikę ruchu oraz wysoką dokładność pozycjonowania. Pionowe centra obróbcze serii LV mogą zostać wyposażone w stół obrotowy CNC, stając się 4-ro lub nawet 5-cio osiowymi maszynami.
Wysokie wartości posuwu do 36m/min oraz duże prędkości obrotowe do 15000obr/min umożliwiają prowadzenie wysokowydajnej obróbki. Dzięki szerokiemu zakresowi wyposażenie dodatkowego, maszyny znalazły zastosowanie zarówno w produkcji form jak i produkcji masowej. Przesuw osi X serii LV wynosi od 850mm do aż 1400mm. Maszyny dostępne są ze wszystkimi najpopularniejszymi sterowaniami dostępnymi na rynku, min: Fanuc, Sinumerik lub Heidenhain.
Seria LV jest bliźniacza do serii SV, z tym, że maszyny LV wyposażone są w prowadnice liniowe.
Wyposażenie standardowe:
- Przedmuch wrzeciona powietrzem
- Przedmuch przedmiotu powietrzem
- Spłukiwanie wiórów
- Teleskopowe osłony prowadnic
- Automatyczny układ smarowania
- Lampa robocza
- Sygnalizacja stanu maszyny
- Układ chłodzenia
- Pistolet na sprężone powietrze i chłodziwo
- Pokrętło MPG
- Chłodzenie szafy elektrycznej
- Sztywne gwintowanie
- Transporter wiórów
- Instrukcja obsługi w języku polskim
- Deklaracja zgodności CE
Wyposażenie dodatkowe:
- System sterowania: FANUC 0i-MD/ 31i-MB, SIEMENS 828D/ 840D, FAGOR 8055i Plus, -MITSUBISHI M70/ M720/ M730 -HEIDENHAIN iTNC530/ TNC620
- Typy magazynów narzędzi:Karuzelowy, Bębnowy, Łańcuchowy
- Chłodzenie przez wrzeciono
- Zbiornik chłodziwa z filtrem papierowym
- Stół uchylno-obrotowy (4/5 oś sterowana)
- Stół obrotowy (4 oś sterowana)
| Dane techniczne | Jednostka | Wartość |
|---|---|---|
| Powierzchnia stołu (długość) | [mm] | 2200 |
| Powierzchnia stołu (szerokość) | [mm] | 850 |
| Przesuw osi X | [mm] | 2000 |
| Przesuw osi Y | [mm] | 900 |
| Przesuw osi Z | [mm] | 850 |
| Maks. obciążenie stołu | [kg] | 3000 |
| Rowki teowe (szer. x rozstaw mm x°) | [-] | 18 x 150 x 5 |
| Odległość wrzeciona od stołu | [mm] | 100 ~ 950 |
| Stożek wrzeciona | [-] | ISO50 |
| Prędkość wrzeciona (napęd bezpośredni) | [obr/min] | 0 - 10000 |
| Prędkość wrzeciona (napęd pasem zębatym) | [obr/min] | 40 - 8000 |
| Prędkość wrzeciona (napęd przekładnią zębatą) | [obr/min] | bieg niski: 40-1500, bieg wysoki:1500~6000 |
| Serwomotor FANUC (ciągła/30min KW) | [-] | α30/4000i (7.0) |
| Odległość od osi wrzeciona do powierzchni kolumny | [mm] | 950 |
| Moc silnika wrzeciona | [kW] | 15 / 18,5 |
| Posuw przyspieszony (X/Y/Z) | [m/min] | 20 / 20 / 16 |
| Posuw roboczy (X/Y/Z) | [m/min] | 10000 |
| Moc serwomotorów posuwu FANUC | [kW] | β22/3000is 3.0 (α12i/3000i 3.0) |
| Typ magazynu narzędzi | [-] | karuzelowy/bębnowy/łańcuchowy |
| Pojemność magazynu narzędzi | [szt.] | 24 / 32 |
| Maks. średnica narzędzia | [mm] | 105 / 127 / 127 |
| Maks. długość narzędzia | [mm] | 350 |
| Maks. waga narzędzia | [kg] | 20 |
| Przyłącze elektryczne | [kVA] | 40 |
| Pojemność zbiornika chłodziwa | [l] | 700 |
| Ciśnienie sprężonego powietrza | [MPa] | 6 |
| Wymiary (DxSxW) | [mm] | 3200 x 5000 x 2900 |
| Waga | [kg] | 16000 |
